免震工事

免震工事とは

免震工事とは、建物と地盤の間に特殊な免震装置（アイソレーター・ダンパー）を設置することで、地震の揺れが建物に直接伝わらないようにする工事です。「免震」の「免」は「免れる」、「震」は「地震」を意味し、文字通り地震から免れるための技術です。

免震構造の建物は、地震が発生した際に地盤と建物が切り離された状態で揺れます。地盤が激しく揺れても、免震装置が地震のエネルギーを吸収・減衰させるため、建物上部の揺れは大幅に低減されます。一般的な耐震建物と比較して、建物に伝わる揺れを3分の1から5分の1程度にまで抑えることが可能です。

免震工事は建設工事の中でも特に高い精度が求められる分野であり、品質管理と安全管理が極めて重要です。免震装置は建物全体の荷重を支えながら、地震時には水平方向に数十センチメートルもの変位を許容する必要があります。装置の設置精度は建物の安全性に直結するため、ミリ単位の施工精度が施工管理のもとで厳しく管理されます。

免震・制振・耐震の違い

地震対策には大きく分けて3つのアプローチがあり、それぞれの特徴を理解することが重要です。

耐震（たいしん）は、建物自体の強度を高めることで地震に耐える考え方です。柱や壁を太く・厚くし、ブレース（筋交い）を入れるなどして建物を頑丈にします。仮設鍛冶工事で設置する仮設構造物にも耐震的な配慮が求められます。最も基本的な地震対策であり、日本のすべての建物は建築基準法で定められた耐震基準を満たす必要があります。ただし、建物が頑丈でも揺れ自体は伝わるため、室内の家具転倒や設備損傷のリスクは残ります。

制振（せいしん）は、建物内部にダンパーなどの制振装置を組み込み、地震のエネルギーを吸収して揺れを抑える考え方です。オイルダンパー、粘弾性ダンパー、鋼材ダンパーなど様々な種類があり、超高層ビルでは風揺れの対策としても採用されます。免震と比べてコストが低く、既存建物への後付けも比較的容易です。

免震（めんしん）は、建物と地盤を切り離すことで、そもそも地震の揺れを建物に伝えないという最も高度な考え方です。建物の損傷を防ぐだけでなく、室内の安全性も飛躍的に向上します。病院やデータセンターなど、地震時にも機能を維持しなければならない重要施設で特に採用されています。

免震装置の種類

免震装置は大きく「アイソレーター（支承）」と「ダンパー（減衰装置）」の2種類に分けられます。

積層ゴム支承は、最も一般的なアイソレーターです。薄いゴム板と鋼板を交互に積み重ねた構造で、垂直方向には建物の荷重をしっかり支えながら、水平方向には柔軟に変形します。天然ゴム系と鉛プラグ入り（LRB: Lead Rubber Bearing）があり、LRBは鉛の塑性変形によるエネルギー吸収機能も兼ね備えています。

すべり支承は、低摩擦のすべり面を持つ装置です。地震時に建物がすべり面の上を滑ることで、地震力を大幅にカットします。摩擦係数の管理が重要で、フッ素樹脂コーティングなどの特殊な表面処理が施されます。

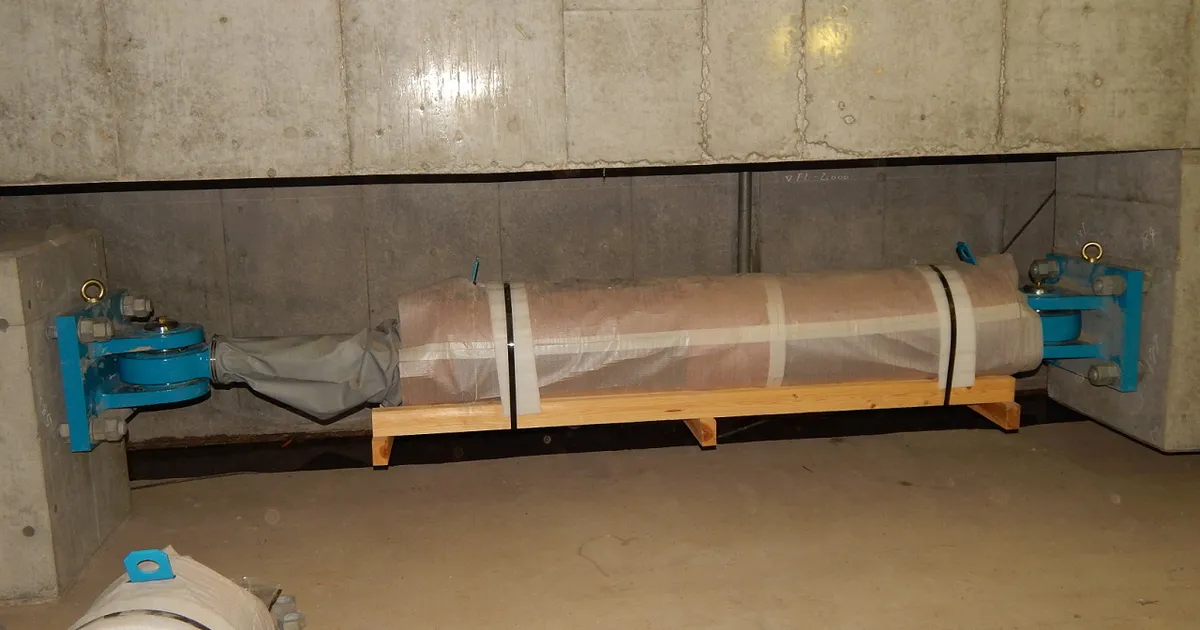

オイルダンパーは、シリンダー内のオイルが小さな穴を通過する際の抵抗力でエネルギーを吸収するダンパーです。速度に比例した減衰力を発生させ、免震層の過大な変位を抑制します。アイソレーターと組み合わせて使用されるのが一般的です。
