免震工事
SEISMIC ISOLATION
地震の揺れから、建物と命を切り離す
免震工事とは、建物の基礎と上部構造の間に特殊な免震装置を設置し、地震の揺れが建物に直接伝わらないようにする技術です。通常の建物は地面と一体になっているため地震でそのまま激しく揺れますが、免震構造の建物は地面の上に「浮いている」ような状態になり、揺れを大幅に低減できます。たとえるなら、テーブルに直接置いた皿は振動で割れますが、クッションの上に置いた皿は衝撃を吸収して無事――免震装置はこの「クッション」の役割を果たします。病院や災害対策拠点、データセンター、超高層マンションなど、地震時にも機能を維持しなければならない建物に採用されています。柴田工業は免震部建築施工管理技術者の資格を持つ専門チームが在籍し、0.1mm単位の精度が要求される免震装置の据付工事を数多く手がけてきました。
地震大国・日本を支える最先端技術
免震工事は建物の耐震性能を根幹から支える技術です。0.1mmの精度で設置された免震装置が、大地震の揺れから建物内の人命と機能を確実に守ります。
作業内容

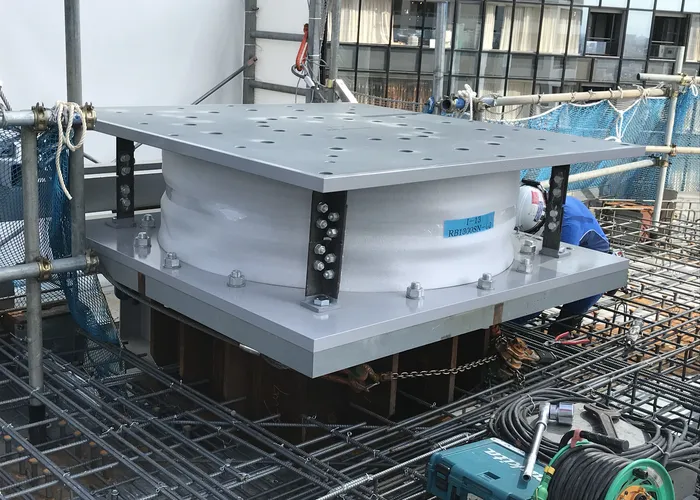

免震工事で取り扱う装置は大きく3種類あります。「積層ゴム支承」は、薄いゴムと鋼板を何層にも重ねた円筒形の装置で、建物の重量を支えながら水平方向に柔軟に変形します。「滑り支承」は、特殊なコーティングを施した鋼板同士が滑ることで揺れを逃がす装置です。「ダンパー」は、オイルや鉛の粘性を利用して揺れのエネルギーを吸収する制振装置で、積層ゴムと組み合わせて使用されます。施工では、まず基礎コンクリート上に設置用のベースプレートをアンカーボルトで固定し、その上に数トンもある免震装置をクレーンで慎重に据え付けます。装置の水平レベルは0.1mm単位で調整が必要で、レーザー測量器とシムプレートを使った精密な位置決め作業が続きます。
病院・データセンター・超高層ビル。止まれない建物を、揺れから守る
免震工事の対象は、地震時にも機能を止められない重要施設です。0.1mm単位の精度が、人々の命と日常を支えています。
技術と専門性
免震工事は建設業界の中でも極めて専門性の高い分野であり、通常の鉄骨工事とは異なる知識と資格が求められます。まず必須となるのが「免震部建築施工管理技術者」の資格で、これは一般社団法人日本免震構造協会が認定する専門資格です。免震装置の据付精度は建物全体の耐震性能を左右するため、施工誤差の許容範囲は極めて厳しく設定されています。例えば、積層ゴム支承の水平ずれ許容値はわずか2mm以内。この精度を数十個、時には100個以上の装置すべてで達成しなければなりません。柴田工業では、免震専門の施工班を編成し、装置メーカーとの技術連携を通じて最新の施工技術を常にアップデートしています。また、免震層は建物完成後も定期点検が必要なため、将来のメンテナンス性を考慮した施工計画を立案できることも、私たちの専門性のひとつです。
施工の流れ
設計図面の確認・施工計画
構造設計図と免震装置メーカーの仕様書を照合し、装置ごとの設置位置・高さ・向きを確定。施工手順書と品質管理計画書を元請けに提出します。
基礎ベースプレート設置
基礎コンクリート打設後、免震装置を受けるベースプレートをアンカーボルトで固定。レーザー測量器で0.1mm単位の水平レベル調整を行います。
免震装置の搬入・据付
1基あたり数トンの免震装置をクレーンで吊り上げ、ベースプレート上に正確に据付。メーカー指定の向きに合わせ、グラウト材を充填します。
上部鉄骨との接合・精密調整
装置上部フランジに鉄骨柱を接合し、高力ボルトをトルク管理で全数検査。複数装置間の相対的な位置関係も併せて検証します。
性能検証・引き渡し
全装置の据付完了後、免震層全体の変位計測と外観検査を実施。装置メーカー立会いのもと、品質管理報告書を作成し引き渡します。
安全管理と品質
免震工事は建物の耐震性能を根幹から支える工程であるため、一般の鉄骨工事以上に厳格な品質管理体制が敷かれます。柴田工業では、全免震装置の据付精度を写真と数値データで記録し、第三者検査機関による独立検証を受け入れています。装置搬入時には外観・寸法の受入検査を実施し、輸送中の損傷がないことを確認してから据付に移ります。安全面では、免震装置は1基あたり数トンの重量があり、クレーンによる揚重作業は最も危険を伴う工程のひとつです。玉掛け作業は資格保持者が専任で担当し、吊り荷の下には絶対に人が入らない「立入禁止区域」を設定。風速や天候による作業中止基準も明確に定め、無理な施工は行いません。
